01、SCADA系統的核心功能與架構

SCADA（Supervisory Control and Data Acquisition，數據采集與監控系統）是工業自動化領域的關鍵基礎設施，其核心功能包括：

1、數據采集

通過分布式傳感器網絡（如溫度、振動、電流、視覺檢測等）實時采集產線數據，采樣頻率通常≥10Hz，確保高精度監控。

支持多種工業通信協議（Modbus、OPC UA、Profinet、CAN總線等），兼容不同廠商設備。

2、數據處理與分析

數據清洗（剔除異常值、濾波降噪）

實時計算（OEE、MTBF、不良率等KPI）

基于規則引擎的自動化報警（如SPC超限預警）

3、可視化監控

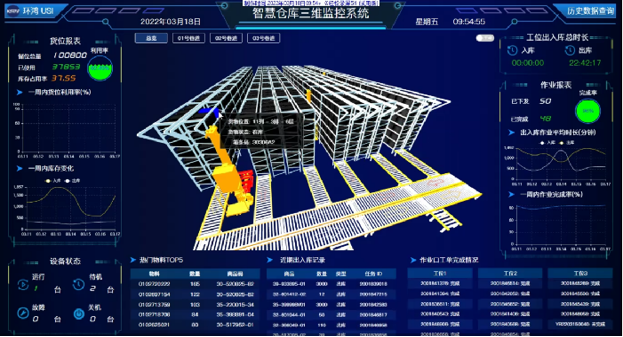

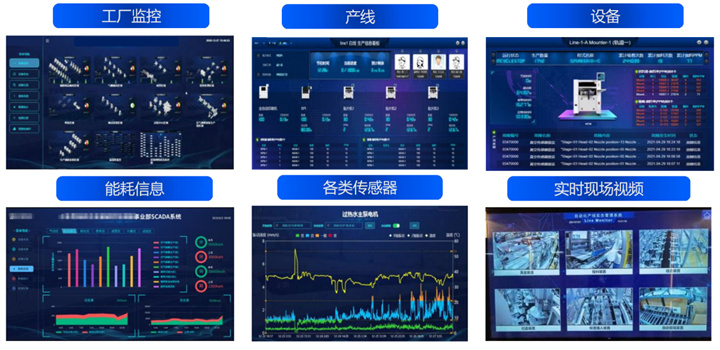

動態HMI（人機界面）展示產線狀態

趨勢圖、儀表盤、報警日志等可視化工具

4、控制與優化

基于數據分析的生產調度、質量追溯、能效優化

聯動MES/ERP系統實現生產調度優化

5、生產過程透明化

訂單進度實時追蹤

工藝參數自動校核

質量缺陷即時攔截

02、SCADA在貼片互聯中的核心應用

SCADA系統 （ 數據采集與監視控制系統 ）在 貼片互聯 （如 SMT貼片機 ）中的核心應用主要體現在實時數據采集、遠程監控與智能控制，以及生產效率與質量控制優化等方面。 ?

實時數據采集與監控

SCADA系統通過傳感器和 PLC 實時采集貼片機生產過程中的關鍵參數，如溫度、壓力、設備狀態等，并將數據傳輸至中央控制室進行可視化展示。例如， 電子行業 的SMT貼片機聯網率可達100%，實現生產進度實時追蹤和工藝參數自動校核。

遠程控制與異常預警

系統支持遠程調節設備參數，并設定500+種異常判定規則），實現即時預警。 ?

生產效率與質量控制

通過數據分析優化生產流程，并通過質量缺陷即時攔截降低返修率。此外，系統可生成能耗熱力圖，幫助識別高耗能環節以優化能源使用。 ?

設備全生命周期管理

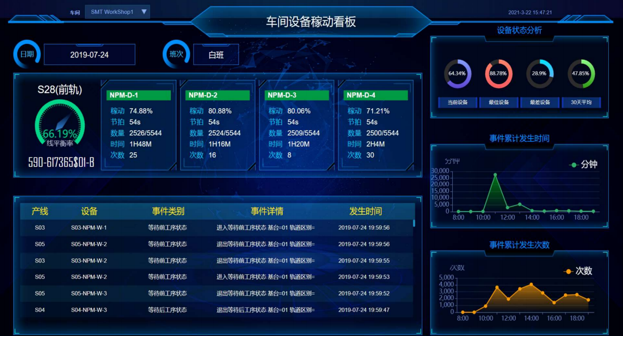

SCADA通過 OEE看板 實時監測設備利用率、故障率等指標，助力企業實現設備維護智能化。

03、貼片互聯的關鍵技術

在SMT（表面貼裝技術）產線中，SCADA系統與貼片互聯的結合主要體現在：

1、實現機臺站位的智能監控

預測和實際使用數據比對

補料(換料)作業的智能比對管控

各料站拋料的動態信息統計

2、實現產線余量不足的智能提醒

實現產線依料盤余量為參考的補料措施

實現產線動態WIP信息動態掌控

3、實現監測機臺稼動信息

機臺動態產能、運作時間稼動分析報表的遠程監管

機臺動態運作信息分析報表監管

04、技術挑戰與解決方案

挑戰

多品牌設備協議不統一

海量數據存儲與查詢延遲

實時性要求高(<100ms)

電磁干擾(SMT高頻環境)

解決方案

采用OPC UA統一數據模型

時序數據庫(InfluxDB/TDengine)

邊緣計算+5G URLLC

符合IEC 61000-4-3屏蔽設計

05、未來發展趨勢

1、數字孿生深度集成

虛擬產線實時映射物理設備狀態，支持“what-if”模擬優化

2、AI驅動的自主決策

基于強化學習的貼片機參數自整定

3、邊緣計算賦能實時決策

強大的智能算法，快速對數據進行處理和分析，輔助智能設備實時決策

06、總結

SCADA系統與貼片互聯技術的結合，實現了SMT產線從“經驗驅動”到“數據驅動”的轉型。未來，隨著5G、AI、數字孿生等技術的成熟，智能制造將邁向更高水平的自動化與智能化。
