如何區分半導體、集成電路、芯片？
首先，從產品的角度來看，半導體可以說是集成電路和芯片的基礎，三者相互依存、相互促進。
具體來看：
半導體是一種材料，在不同溫度條件下表現出不同的導電性能。在較高溫度下，半導體的導電性能較好；而在較低溫度下，則表現出較差的導電性能，甚至接近絕緣體。這類材料通常具有介于導體和絕緣體之間的電阻率。
集成電路（Integrated Circuit, IC）是一種將多個電子元件（如晶體管、電容、電阻等）集成在一個小型半導體芯片上的技術。這些元件通過微細的線路連接起來，形成復雜的電路結構，能夠執行各種計算、控制和信號處理等功能。集成電路使得電子設備變得更小巧、更高效。

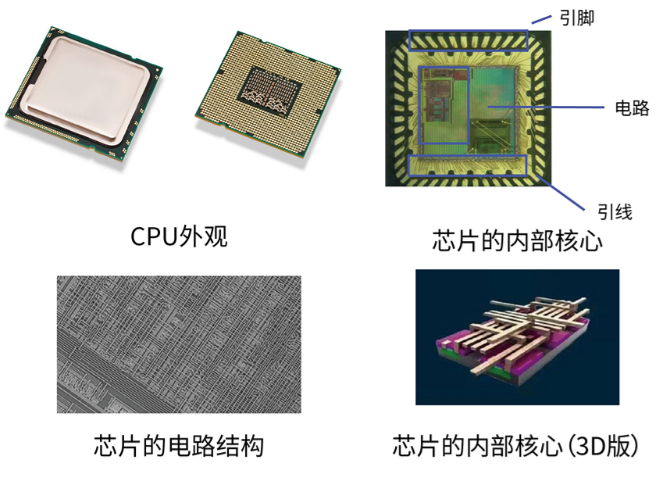

芯片是集成電路的具體實現形式，它是在半導體基片上按照特定的設計布局和連接方式制造出來的。芯片內部集成了大量的電子元件，并通過精細的工藝制作成一個緊湊的整體。這種高度集成的方式使得芯片成為現代電子設備的核心部件。
根據世界半導體貿易統計組織（WSTS）的分類標準，集成電路主要可以分為以下幾類：
模擬集成電路（Analog IC）：用于處理連續變化的信號，例如放大器、濾波器等。
微型計算機（Micro IC）：包括微處理器（CPU）、微控制器（MCU）等，用于執行數字運算和控制任務。
邏輯集成電路（Logic IC）：用于實現數字邏輯功能，如門電路、觸發器等。
存儲器集成電路（Memory IC）：用于存儲數據，包括RAM（隨機存取存儲器）、ROM（只讀存儲器）、Flash（閃存）等。

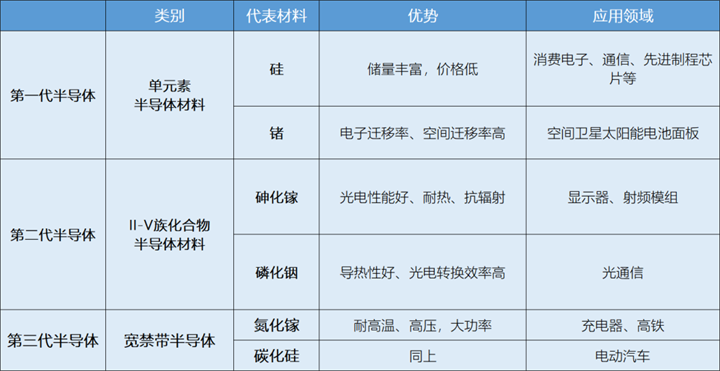

通常情況下，可以按照等級劃分，芯片通常可以劃分為消費級、工業級、汽車級、軍工級和航天級等；或按照設計理念來看，還可以分為通用芯片（CPU、GPU等）、專用芯片（AISC）；或按照工藝制程來劃分，則會出現大家經常聽說的28nm、14nm、7nm、5nm；又或者說按照半導體材料來劃分，則可以分為硅（Si）、鍺（Ge）、砷化鎵（GaAs）、氮化鎵（GaN）等。
半導體行業的意義？
信息時代的“一粒沙子”
半導體（semiconductor）的主要原料實際上是沙子中的二氧化硅（SiO?），也就是常說的石英砂。通過一系列的化學和物理過程，石英砂可以被轉化為高純度的硅，這是制造半導體器件的重要基礎材料。
由半導體材料制成的芯片，是現代電子設備的核心組件，相當于設備的“大腦”。這些芯片集成了大量的晶體管和其他電子元件，提供了強大的計算能力和數據存儲功能。無論是智能手機、電腦還是其他高科技產品，都離不開半導體芯片的支持。
從某種程度上說，半導體產業確實是當今世界上最重要的行業之一。在信息時代，半導體芯片成為了眾多產品和服務的基礎構建模塊。就像沙灘上的每一粒沙子看似普通，但在現代科技中卻扮演著至關重要的角色。
先進制造世界的“技術大山”
從產業鏈的角度來看，半導體產業是一個高度專業化和分工明確的行業。整個產業鏈涵蓋了從上游的原材料供應，到中游的芯片設計和制造，再到下游的封裝和測試，直至最終將芯片集成到各種電子終端產品中。這個過程中涉及的技術和環節非常復雜，涵蓋的行業也非常廣泛。
從產業發展的角度來看，半導體行業可以說是先進制造領域的“技術高地”。它不僅需要高度的技術積累和創新能力，還反映了國家在高端制造業方面的整體實力和發展水平。因此，半導體行業在很大程度上象征著一個國家的高科技制造能力。
半導體產業鏈

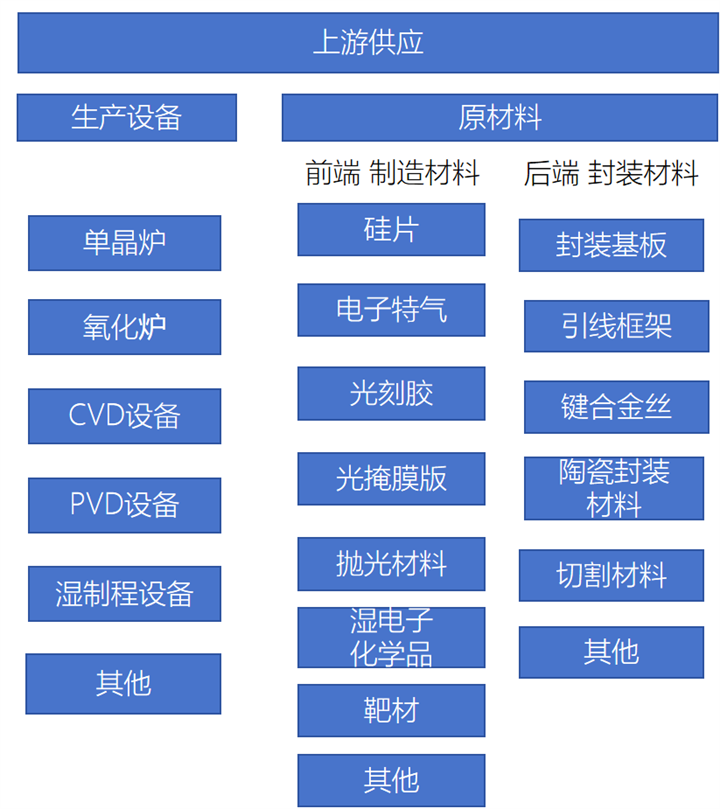

半導體上游原材料供應鏈
半導體材料
半導體材料主要用于晶圓制造和芯片封裝環節，包括但不限于以下幾種：
硅晶圓：硅晶圓是半導體制造中最基本的材料，其質量直接影響到芯片的性能。主要供應商有日本的信越化學（Shin-Etsu Chemical）、勝高（SUMCO），德國的世創電子（Siltronic AG）等。
光刻膠：光刻膠是光刻工藝中的關鍵材料，用于將電路圖案轉移到硅晶圓上。主要供應商包括日本的JSR Corporation、東京應化工業（TOK）等。
光罩（掩膜版）：光罩用于存儲電路圖案，確保光刻過程的精確性。主要供應商有日本的Hoya Corporation、DNP（大日本印刷）等。
化學品：用于清洗、蝕刻、摻雜等工藝。主要供應商有美國的Air Products & Chemicals、日本的Stella Chemifa Corporation等。
靶材：用于薄膜沉積工藝。主要供應商有日本的日立金屬（Hitachi Metals）等。
氣體：用于化學氣相沉積（CVD）等工藝。主要供應商有美國的Linde、日本的大陽日酸（Taiyo Nippon Sanso）等。
半導體設備
半導體設備是半導體制造的核心工具，主要包括：
氧化爐：用于半導體表面的氧化處理。
涂膠顯影設備：用于光刻膠的涂布和顯影。
光刻機：用于將電路圖案轉移到硅晶圓上。主要供應商有荷蘭的ASML等。
刻蝕機：用于去除不需要的材料層。主要供應商有美國的Lam Research、日本的TEL（東京電子）等。
離子注入機：用于摻雜工藝。主要供應商有美國的Axcelis Technologies、日本的日立國際電氣（Hitachi Kokusai Electric）等。
這些設備和技術的進步不僅推動了半導體制造工藝的發展，也極大地提升了半導體產品的性能和可靠性。因此，半導體設備被視為半導體產業發展的重要基石。
總結來說，半導體材料和設備是半導體產業的兩大支柱，它們共同支撐著從晶圓制造到芯片封裝的整個流程。

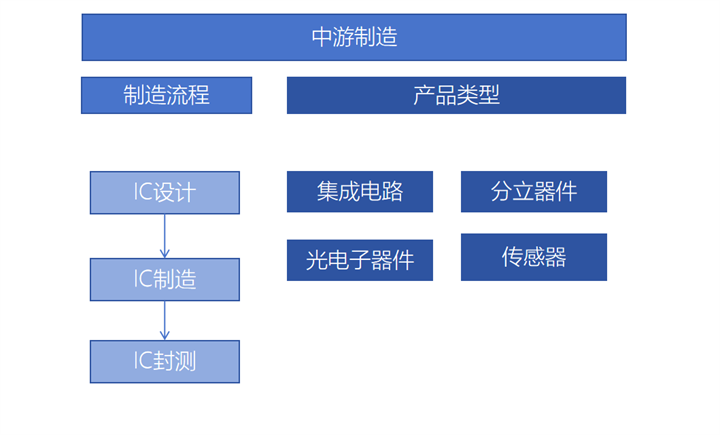

半導體中游制造產業鏈
半導體中游制造產業鏈主要包括集成電路（IC）設計、制造和封裝測試三個核心環節。具體流程如下：
IC設計：
IC設計公司根據下游電子系統廠商的需求，設計出符合要求的芯片。這包括選擇合適的架構、設計電路圖，并使用EDA（電子設計自動化）軟件進行仿真和驗證。
晶圓制造：
設計完成后，設計圖紙會被發送給晶圓代工廠。晶圓代工廠使用先進的制造工藝，如氧化、濺鍍、光刻、刻蝕、離子注入等，將設計好的電路圖轉移到硅晶圓上，形成集成電路。
封裝測試：
經過封裝測試后，合格的芯片被封裝成最終的集成電路產品，準備銷售給下游的系統廠商。
主要產品類型
集成電路（IC）：集成電路是將多個電子元件集成在一個芯片上的微型電子器件，廣泛應用于計算機、通信設備、消費電子產品等領域。
分立器件：分立器件是指那些沒有被封裝進集成電路的獨立元件，包括二極管、三極管、電阻器、電容器等，它們各自執行特定的電子功能。例如，二極管用于整流，三極管用于放大信號，電阻器用于調節電壓，電容器用于存儲電荷。
光電子器件：光電子器件也稱為光敏器件，其工作原理基于光電效應。常見的光電子器件包括光敏電阻、光電二極管、光電池等。這些器件廣泛應用于光通信、光電傳感等領域。
傳感器：傳感器是一種檢測裝置，能夠感知被測量的信息并將信息轉換成可用的電信號。傳感器通常由敏感元件、轉換元件、變換電路和輔助電源四部分組成。常見的傳感器類型包括溫度傳感器、壓力傳感器、加速度傳感器等。

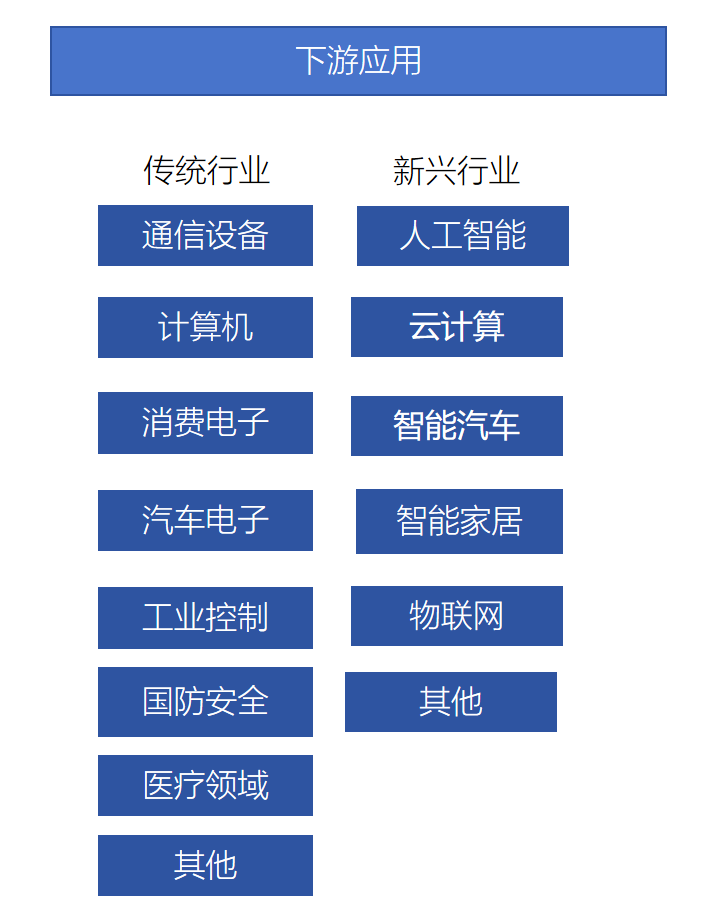

半導體下游應用產業鏈
傳統應用領域
通信：包括手機和其他無線通信設備。這些設備依賴于高性能的半導體器件來實現數據傳輸和處理。
計算機：包括個人電腦、服務器和數據中心。計算機需要大量的高性能處理器、存儲器和其他關鍵半導體組件。
消費電子：包括電視、音響、游戲機等。這些設備需要多種半導體器件來支持其功能和性能。
汽車電子：包括車載娛樂系統、安全系統、動力控制系統等。隨著汽車智能化程度的提高，對半導體器件的需求也在不斷增加。
工業控制：包括自動化生產線、機器人等。半導體器件在工業控制中起到關鍵作用，確保系統的穩定性和高效性。
新興應用領域
人工智能：包括機器學習、深度學習等。人工智能技術的發展需要大量的高性能計算能力和高效的存儲解決方案，這對半導體器件提出了更高的要求。
云計算：包括數據中心、云服務等。云計算需要大量高性能的服務器和存儲設備，這些設備依賴于先進的半導體技術。
智能汽車：包括自動駕駛、車聯網等。智能汽車需要高度集成的傳感器、處理器和通信模塊，這些都需要高性能的半導體器件。
智能家居：包括智能音箱、智能家電等。智能家居設備需要低功耗、高集成度的半導體器件來實現智能化功能。
物聯網：包括傳感器網絡、智能設備等。物聯網設備需要小型化、低功耗的半導體器件來實現互聯互通。
