傳統封裝工藝會先將硅晶圓 “切割” 成單個芯片，再將這些芯片貼裝到印刷電路板（PCB）上并構建電氣連接；而晶圓級封裝則是在晶圓層面完成電氣連接與塑封，之后再通過激光將芯片切割分離。
在芯片結構方面，晶圓級芯片尺寸封裝（Wafer-Level Chip-Scale Packaging，簡稱 WLCSP）與倒裝芯片（Flip Chip）的最大區別在于：WLCSP 的芯片（Die）與 PCB 之間沒有基板。相反，它通過重新布線層（Redistribution Layers，簡稱 RDL）替代了基板，從而實現了更小的封裝體積，并提升了熱傳導效率。
晶圓級封裝的分類
晶圓級封裝主要分為兩種類型：扇入型（Fan-In）和扇出型（Fan-Out）。
扇入型晶圓級封裝：
主要應用于對技術要求較低的低端手機。在該封裝方式中，重新布線層（RDL）的布線方向朝向芯片中心。
扇出型晶圓級封裝：
于 2007 年推出。在這種封裝結構中，重新布線層（RDL）和焊球的尺寸超過了芯片本身，因此芯片在保持薄型化的同時，還能擁有更多的輸入 / 輸出接口（I/O）。
扇出型封裝進一步細分為三類：核心型（Core）、高密度型（High Density）和超高密度型（Ultrahigh Density），具體差異如下：
核心型：
主要用于對技術要求不高的汽車和網絡應用場景（如射頻芯片、信息娛樂芯片）。在規模近 15 億美元的扇出型封裝市場中，核心型封裝的占比不足 20%。
高密度型與超高密度型：
主要應用于移動設備領域，未來有望拓展至部分網絡應用和高性能計算（HPC）應用場景。
目前，全球最大的晶圓級芯片尺寸封裝（WLCSP）制造商是臺灣積體電路制造股份有限公司（TSMC，簡稱臺積電）。
堆疊式晶圓級封裝的發展
過去十年間，堆疊式晶圓級封裝技術逐步發展成熟。該技術可在同一個封裝體內集成多個集成電路（IC），既適用于 “異質鍵合”（即將邏輯芯片與存儲芯片集成），也可用于存儲芯片堆疊。
1. 2.5D 堆疊（2.5-D Stacking）
2.5D 堆疊技術將兩個或多個芯片并排擺放，并通過中介層（Interposer）實現芯片間的連接。根據所使用的中介層類型不同，2.5D 堆疊可分為以下幾類：
硅中介層（Silicon Interposers）:
是目前唯一需要采用硅通孔（Through-Silicon Via，簡稱 TSV）的中介層類型。硅通孔是一種垂直電氣連接結構，可貫穿硅芯片或硅晶圓。硅中介層采用的技術已較為成熟，市場化應用已超過十年，但硅材料成本較高，且需要先進的前端工藝與制造能力支撐。目前，臺積電的 CoWoS-S（Chip on Wafer on Substrate，晶圓上芯片再覆基板）技術在該領域占據市場主導地位。
硅橋（Silicon Bridges）:
屬于相對較新的技術。與傳統硅中介層相比，硅橋使用的硅材料更少，因此厚度更薄，有助于降低功耗并提升設計靈活性。其核心優勢在于支持更先進的系統級集成，因此常用于人工智能（AI）等高性能計算（HPC）場景。代表性技術包括英特爾（Intel）的嵌入式多芯片互連橋（EMIB）和臺積電的 CoWoS-L 技術。
重新布線層（RDL）:
也可作為中介層使用。該技術的最大優勢在于：制作重新布線層的光刻工藝（Photolithography）可實現精細的線路圖案，從而提升速度增益與散熱效率。目前，臺積電的 CoWoS-R（基于重新布線層的晶圓上芯片再覆基板）技術已準備進入量產階段。
玻璃中介層（Glass Interposers）:
作為下一代中介層材料正在興起。玻璃材料具有成本低、高頻帶寬下功耗損失小的優勢，但短期內可能難以實現市場化應用。

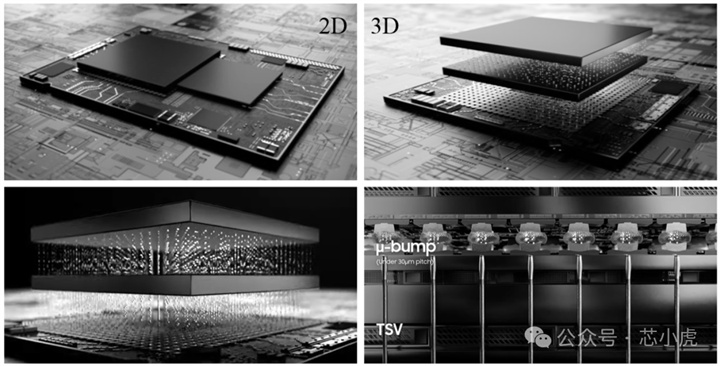

2. 3D 堆疊（3-D Stacking）
3D 堆疊技術將多個芯片面對面朝下堆疊（無論是否使用中介層），主要分為兩種類型：
帶微凸點（μ-bumps）的硅通孔（TSV）技術：
是目前最常見的 3D 堆疊類型。
無凸點混合鍵合（Bumpless Hybrid Bonding）技術：
屬于較新的替代方案。該技術通過介質鍵合（Dielectric Bond）和嵌入式金屬實現芯片間互連，目前僅有存儲領域的廠商在對其進行探索。
