在信息高速交互的今天，光通信構成了全球數字經濟的骨干網絡。作為光通信系統中實現光電轉換的核心部件，光模塊的性能直接決定了網絡的傳輸能力。本文將從技術原理、核心組件、關鍵指標及未來演進等方面，對光模塊進行系統性的解讀。
一、 引言：為何選擇光通信？
從香農定理出發，通信系統的信道容量與帶寬和信噪比成正比。與傳統的電通信相比，光通信以其載波（頻率在10^14 Hz量級）的極高頻率，帶來了近乎無限的帶寬潛力。同時，光纖介質的低傳輸損耗（在1550nm窗口可達0.2 dB/km以下）和極強的抗電磁干擾能力，使其成為遠距離、大容量信息傳輸的唯一可行方案。
而光模塊，正是位于網絡設備側，負責在電接口與光接口之間進行信號轉換的核心樞紐。
二、 光模塊的技術原理與核心架構
光模塊本質上是一個完整的光電二次系統。其基本工作原理是：在發射端將設備產生的電信號轉換為光信號，通過光纖傳輸后，在接收端再將光信號還原為電信號。

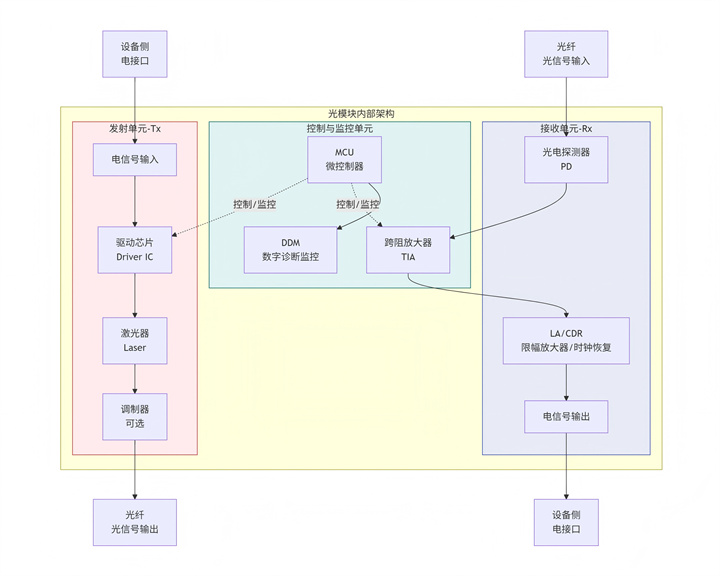

一個標準的光模塊主要由以下核心功能單元構成：
1. 發射單元? 光源：通常為半導體激光器，是發射單元的“心臟”。其主要類型包括：
? FP激光器：成本低，用于短距離、低速場景。
? DFB激光器：具有極窄的線寬和出色的單色性，通過內置光柵實現動態單縱模輸出，是長距離、高速傳輸的主流選擇。
? EML激光器：將電吸收調制器與DFB激光器集成，通過電吸收效應實現信號調制，性能優異，是高速率（如100G以上）應用的標桿。
驅動芯片：將輸入的電信號進行放大和整形，為激光器提供合適的調制電流，確保激光器能夠按照電信號的規律精確地改變輸出光強。
調制器：將電信號“加載”到光波上。方式包括：
? 直接調制：通過改變激光器的驅動電流來實現調制。簡單、成本低，但會引發 chirp（啁啾）效應，限制傳輸距離和速率。
? 間接調制：激光器產生連續光波，通過外部的馬赫-曾德爾調制器等獨立器件進行調制。無 chirp，性能優越，適用于高速長距離傳輸。
2. 接收單元
? 光電探測器：是接收單元的“眼睛”，負責將微弱的光信號轉換為微弱的電流信號。主流技術為PIN光電二極管和靈敏度更高的雪崩光電二極管。
? 跨阻放大器：將光電探測器產生的微弱電流信號轉換為并放大為電壓信號，是整個接收鏈中最為關鍵的芯片之一，其噪聲和帶寬性能直接決定了接收靈敏度。
? 限幅放大器/時鐘數據恢復：對TIA輸出的電壓信號進行進一步整形、放大，并從中恢復出同步時鐘信號，最終輸出高質量的電數據流。
3. 輔助與支撐單元
? MCU：光模塊的“大腦”，負責運行管理算法、存儲廠商信息、實時監控模塊工作狀態（如溫度、偏置電流、接收光功率、發射光功率等），并通過I2C接口與上位機進行通信，實現數字診斷監控功能。
? 光學組件：包括透鏡、隔離器等，用于高效地將激光耦合進光纖，并防止反射光影響激光器工作。
? 外殼：提供物理保護、電磁屏蔽和標準化的電氣接口。
三、 光模塊的關鍵性能指標
評估一個光模塊的優劣，需關注以下核心指標：
? 傳輸速率：描述模塊每秒傳輸的比特數，如100G、400G、800G。
? 中心波長：常見波段為850nm（多模）、1310nm（O波段）和1550nm（C/L波段）。
? 傳輸距離：受限于光纖損耗與色散，從幾百米（多模）到數十公里甚至上百公里（單模）。
? 消光比：激光器在“1”碼和“0”碼時輸出光功率的比值。ER越高，代表信號質量越好。
? 接收靈敏度：接收單元在滿足特定誤碼率條件下所能識別的最小平均接收光功率。靈敏度越高，模塊的接收能力越強。
? 功耗：在高速率下，模塊的功耗和散熱成為系統設計的關鍵挑戰。
四、 光模塊的封裝演進與技術驅動
光模塊的封裝形態與其速率、密度和功耗需求緊密相關。其演進歷程清晰地反映了技術發展的驅動力：
? 向著更高速率：從1G/10G的SFP/XFP，到40G/100G的QSFP+/CFP/QSFP28，再到如今400G/800G的QSFP-DD/OSFP。速率提升通過更高級的調制格式和更多通道實現。
? 向著更高密度：QSFP-DD/OSFP等封裝在保持與SFP+相近寬度的前提下，通過增加通道數（從4通道到8通道）實現了端口密度的倍增。
? 向著更低功耗與成本：硅光技術通過標準的CMOS工藝在硅基上制造光器件，有望實現光子器件的大規模、低成本集成，是未來降低高速模塊成本和功耗的關鍵路徑。

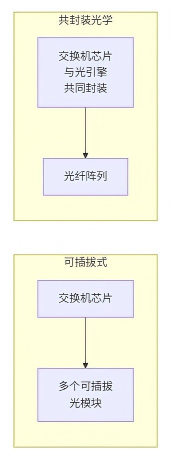

? 向著更深度的集成：共封裝光學（CPO）被視為下一代突破性技術。它將光引擎與交換機芯片共同封裝在同一個插槽內，極大縮短了電通道距離，顯著降低系統功耗和I/O瓶頸，是面向1.6T及更高速率的必然選擇。
五、總結與展望
光模塊作為光通信網絡的基石，其技術迭代是推動數據中心、5G/6G移動通信、骨干網傳輸等領域持續發展的核心動力。未來，光模塊將繼續沿著高速率、低功耗、高集成度、小體積的方向演進。硅光技術與CPO的成熟與規模化應用，將引領光互連技術進入一個全新的發展階段，為構建未來算力基礎設施提供至關重要的連接能力。
